Gli esperti di riparazione di iFixit hanno fatto a pezzi il nuovo caricabatterie wireless MagSafe di Apple per la famiglia iPhone 12, rivelando un design elegante dei componenti interni come i magneti disposti in un layout circolare all’interno del disco.
Collaborando con esperti di semiconduttori di Creative Electron, hanno sottoposto il caricatore MagSafe a un trattamento a raggi X per vedere meglio cosa c’è dentro il disco. Per far funzionare la magia, ci sono magneti corrispondenti sia all’interno del disco di ricarica che sul retro dei nuovi iPhone.
→ I migliori caricabatterie wireless per iPhone, AirPods e Apple Watch
Oltre a consentire al caricabatterie di agganciarsi facilmente sul retro di un iPhone, questa disposizione circolare dei magneti consente un allineamento preciso e automatico tra le bobine interne e un dispositivo host. Contrasta questo con i normali caricabatterie Qi in cui l’utente è lasciato ad allineare il proprio dispositivo con precisione con le bobine di alimentazione incorporate all’interno del caricabatterie affinché si ricarichi in modo affidabile.
Per smontare il caricabatterie, iFixit ha utilizzato l’unica cucitura in cui il cerchio di gomma bianca incontra il bordo di metallo come punto di ingresso. Dopo aver ammorbidito l’adesivo con un po’ di calore, sono riusciti a superare la copertura bianca, tra la plastica e il metallo sottostante.
iFixit ha scritto:
Sul lato inferiore della cover bianca c’è un adesivo in rame inciso, con tracce corrispondenti a quattro cavi distanziati attorno all’esterno della bobina di ricarica. Facendo leva sulle bobine si scopre il circuito stampato: ahimè, è coperto da uno scudo di metallo.
Il circuito stampato in miniatura ospita un chip etichettato STWPSPA1, che iFixit è stato in grado di identificare come un probabile cugino stretto del componente STWBC-EP di STMicroelectronics.

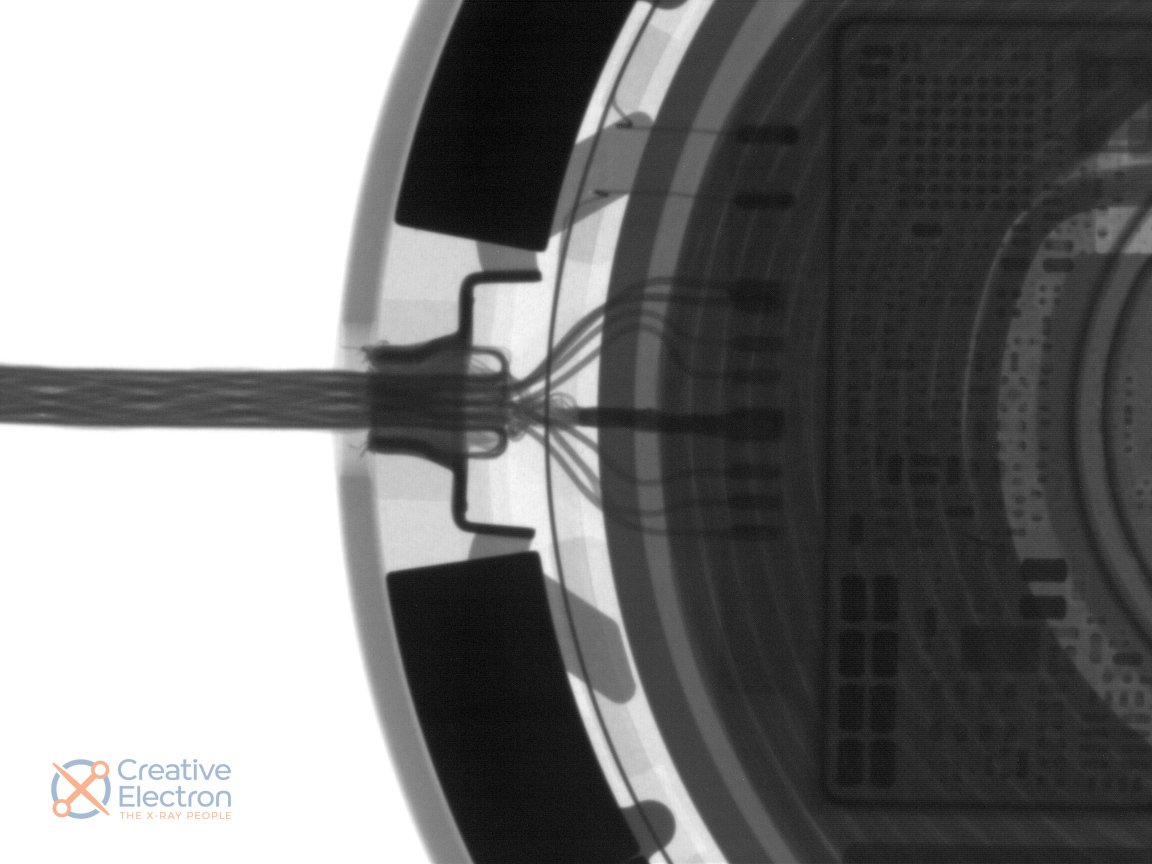

E grazie ai raggi X per gentile concessione di Creative Electron, possiamo goderci un primo piano del pressacavo nel punto di attacco del cavo (sopra) e un altro del connettore USB-C (sotto).
I caricabatterie MagSafe forniscono fino a 15 Watt di potenza se utilizzati con i nuovi iPhone che hanno i magneti corrispondenti sul retro. Inoltre, il caricabatterie può ospitare dispositivi abilitati Qi esistenti, come i vecchi iPhone, nel qual caso funziona come un caricabatterie Qi da 7,5 Watt.
→ Come ricaricare velocemente il tuo iPhone
I revisori hanno scoperto, senza sorprese, che MagSafe carica i nuovi iPhone più lentamente rispetto alla soluzione cablata sotto forma di un caricabatterie USB-C da 20 Watt con supporto per la ricarica rapida Power Delivery.
Per quanto riguarda il caricabatterie di Apple Watch, utilizza una tecnologia induttiva diversa che è incompatibile con MagSafe. Concretamente, il caricabatterie di Apple Watch utilizza un solo magnete al centro mentre il MagSafe ha, come scoperto da iFixit, un array di magneti all’interno del disco.
